OCTA-CAPTURE 인터페이스

8 계통의 새롭게 설계된 VS 마이크 프리앰프, VS Streaming 테크놀로지에 의해 낮은 레이턴시를 실현한 차세대 오디오 인터페이스.
  • 상품정보고시 :
  • 상품번호 : 3189

OCTA-CAPTURE
24-bit/192kHz Hi-SPEED USB Audio Interface [UA-1010]

8 계통의 새롭게 설계된 VS 마이크 프리앰프, VS Streaming 테크놀로지에 의해 낮은 레이턴시를 실현한 차세대 오디오 인터페이스.

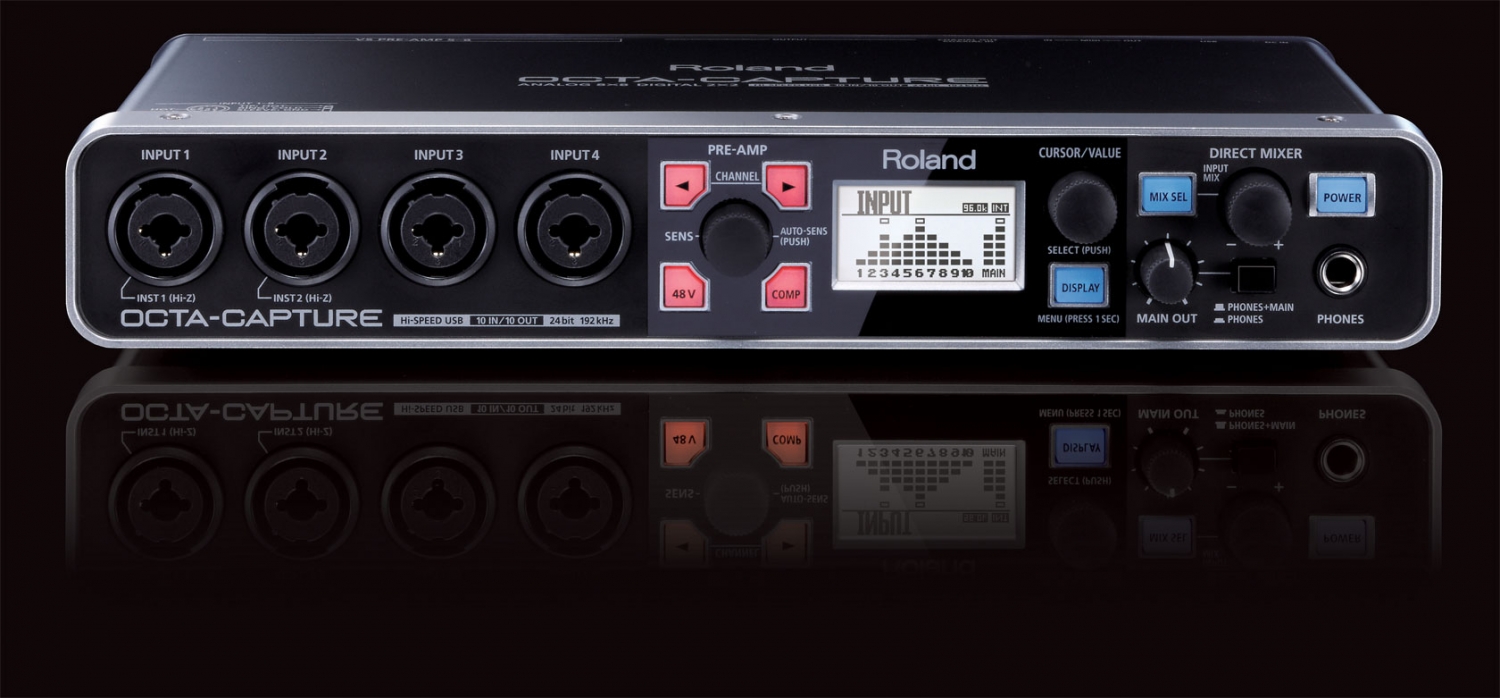

OCTA-CAPTURE는, 롤랜드의 테크놀로지를 모은 8 계통의 마이크 프리앰프“VS PREAMP”, 극소의 레이턴시를 실현하는“VS STREAMING”테크놀로지를 탑재한, 최대 24bit/192 kHz에 대응하는 10 IN/10 OUT의 USB 2.0 대응 오디오 인터페이스입니다. 견고하고 컴팩트한 바디에, 하이퀄리티8 계통의 마이크 프리앰프를 탑재하였습니다. 인터페이스의 기능은, 입력 레벨의 자동 설정이 가능한 AUTO SENS 기능과 더불어 멀티 마이크를 사용한 어쿠스틱 드럼 녹음이나, 밴드의 레코딩에 뛰어납니다. Windows/Mac를 불문하고 모바일 레코딩으로, 최대 2대의 동시 사용, VS시리즈와의 편성 등, 용도에 맞춘 레코딩 환경을 구축하는 것이 가능합니다.

  • 10 IN/10 OUT, 최대 24bit/192 kHz 대응의 프로 사양 오디오 인터페이스.
  • 아날로그입력부에 고음질 설계의 마이크 프리앰프 「VS PREAMP」를 탑재.
  • 8 계통의 입력 레벨을 자동 설정하는 오토 센스 기능을 장비.
  • VS STREAMING 테크놀로지에 의한 초저레이턴시&안정적인 동작.
  • 최대 2대까지의 동시 사용, V-STUDIO 700/100의 입출력 확장에도 대응.

10 IN/10 OUT의 본격적인 사양의 오디오 인터페이스.

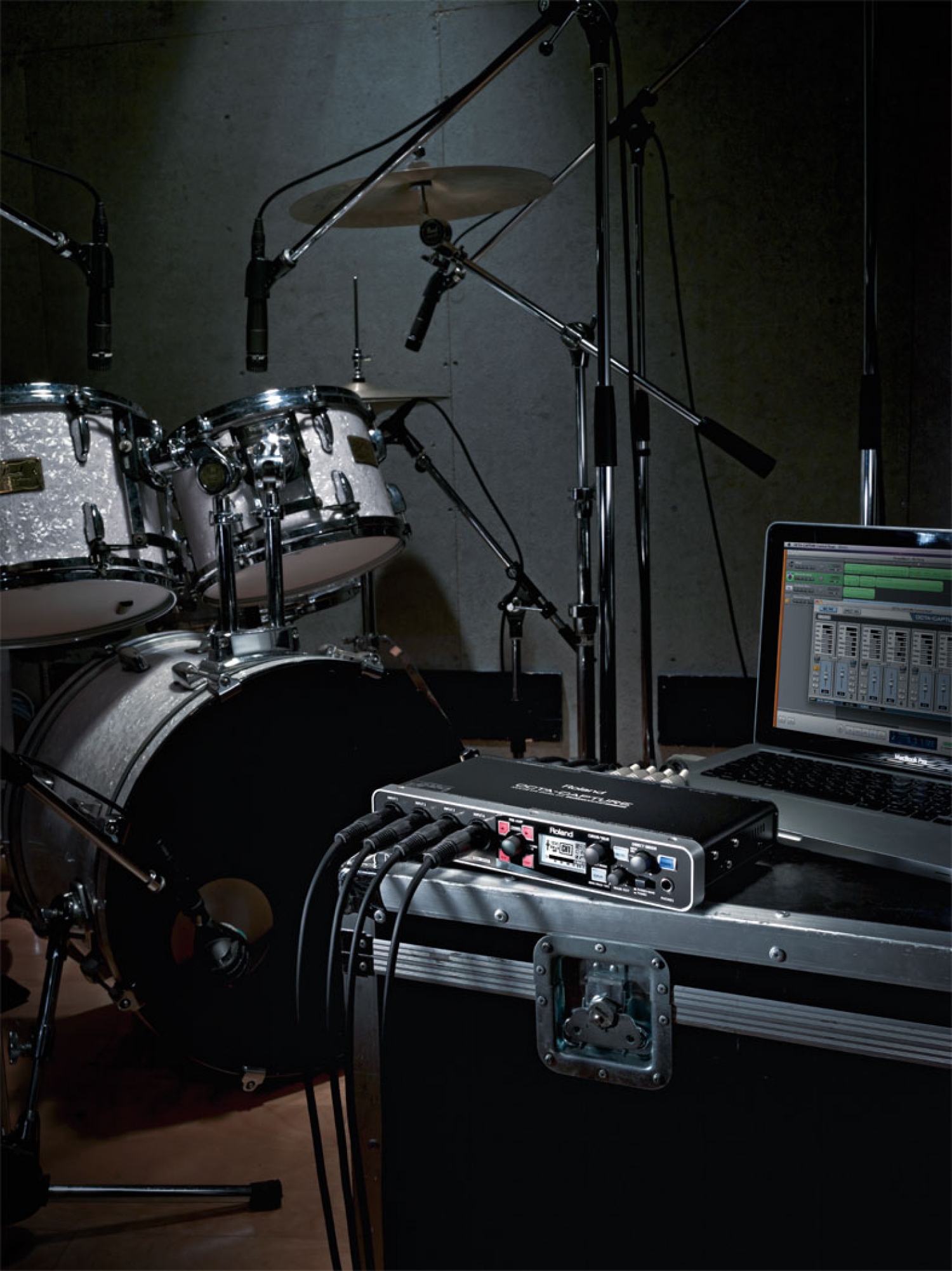

 OCTA-CAPTURE는, 10 IN/10 OUT의 다채널 입출력을 장비 한 USB 2.0 대응의 오디오 인터페이스입니다. 기타/베이스를 다이렉트로 연결 할 수 있는 2 계통의 Hi-Z단자를 포함하여 8 계통의 아날로그 인풋, 다채로운 루팅과 모니터 환경의 구축에 활용할 수 있는 8 계통의 아날로그 아웃풋, 그리고 콕셜 디지털 입출력을 탑재해, 풍부한 입출력을 이용한 밴드 레코딩부터, 라이브 녹음, 8개의 마이크 인풋에 의한 본격적인 어쿠스틱드럼의 레코딩까지, 폭넓게 사용할 수 있습니다.
특히 7, 8 ch에는, 베이스 드럼등의 대음량 악기에 규정 입력 레벨이나 impedance를 최적화하여 어쿠스틱 드럼 녹음이나, 밴드 녹음도 매우 쾌적하게 실시할 수가 있습니다. 스튜디오 퀄리티의 음질로, 보컬이나 어쿠스틱 악기가 가지는 섬세한 소리까지 기록할 수가 있습니다.

고음질 설계의 마이크 프리앰프를 8 계통 탑재.

OCTA-CAPTURE는, V-STUDIO 시리즈의 플래그쉽 모델 V-STUDIO 700의 하이 퀄리티인 프리앰프를 8 계통 탑재하고 있습니다. 「VS PREAMP」라고 이름이 붙여진 이 마이크 프리앰프의 아날로그 회로는 뛰어난 고음질설계 그리고, 엄선된 A/D변환 장치나 고성능 DSP에 의한 디지털 컴프레서 회로 등, V-STUDIO 시리즈의 독자적인 설계 이념을 계승한, 파워풀하고 선명한 사운드를 DAW로 캡쳐하는 것이 가능합니다.
물론, 8 계통의 마이크 프리앰프는 팬텀 전원에 대응합니다. 각 채널 개별적으로 온/오프 할 수 있으므로, 다이나믹 마이크/콘덴서 마이크에 관계없이, 유연한 마이크 세팅이 가능합니다.

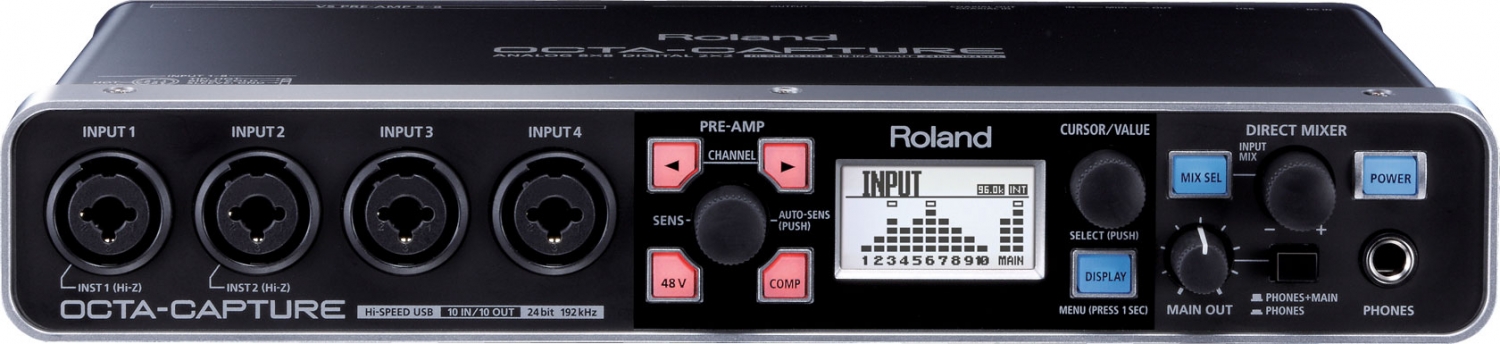

또한, 각 채널의 로우 컷이나 위상의 변환 등, 각종 파라미터는 디지털 컨트롤이 가능합니다. 시인성이 뛰어난 LCD로, 쾌적한 세팅 작업을 할 수 있으며 이러한 조작은, 컨트롤 패널로도 실시할 수도 있습니다.



입력 레벨의 자동조정이 가능한 오토 센스 기능.

 OCTA-CAPTURE는, 최대 8 계통 동시에 인풋 레벨의 조정을 자동으로 실시하는 오토 센스 기능을 장비. 레코딩 초보라도, 클립 등의 실수가 없고, 간단한 조작으로 최적의 입력 레벨로 조절할 수 있습니다.
오토 센스 기능의 조작은, 버튼 하나로 실시할 수 있는 간편한 오퍼레이션입니다. 드럼의 멀티 녹음 등, 다이나믹 레인지가 넓고 섬세한 소스라도, 미리 오토 센스 기능으로 조정해두면, 스피디하고 안전한 레코딩이 가능합니다.

VS STREAMING 테크놀로지에 의한 초저레이턴시&안정적인 동작.

 OCTA-CAPTURE는, 신개발의 오디오 스트리밍 테크놀로지 「VS STREAMING」를 사용하여 레코딩 모니터시에 문제가 되는 레이턴시를 초저레벨로 억제하는 것과 동시에, 고음질 녹음과 안정된 동작을 실현하고 있습니다. VS STREAMING는, 하드웨어에 내장된 고품질 오디오 전용 클락을 바탕으로, 하드웨어, 드라이버, DAW가 각각 동기. 저노이즈/저지터-의 고음질을 실현하는 것과 동시에, 뛰어난 퍼포먼스에서의 오디오 스트리밍을 가능하게 해, 지금까지 없는 저레이턴시와 안정된 동작을 획득했습니다.
드라이버는, Windows 환경의 WDM/ASIO 2.0및 Macintosh 환경의 Core Audio, 양 플랫폼에 대응합니다. SONAR나 Logic을 비롯한 각종 DAW 어플리케이션과 조합한 레코딩 환경을 구축할 수가 있습니다.

유연한 4 계통의 다이렉트 모니터 믹서를 내장.

 OCTA-CAPTURE는, 유연한 스테레오 4 계통의 다이렉트 모니터 믹서를 내장하고 있습니다. 본체 또는 컨트롤 패널에 의한 믹싱 및 출력처를 자유롭게 페칭 할 수가 있습니다.
다이렉트 모니터 믹서의 내부 처리는 40 비트의 고성능 DSP에 의해 행해져 고음질로 제로 레이턴시의 모니터 환경을 실현합니다. 또, 입력된 소스에 다이렉트 모니터링으로 리버브를 거는 등 레코딩시 다양한 모니터 환경의 구축에 위력을 발휘합니다.


운반하기 쉽고 견고한 컴팩트한 메탈 바디.

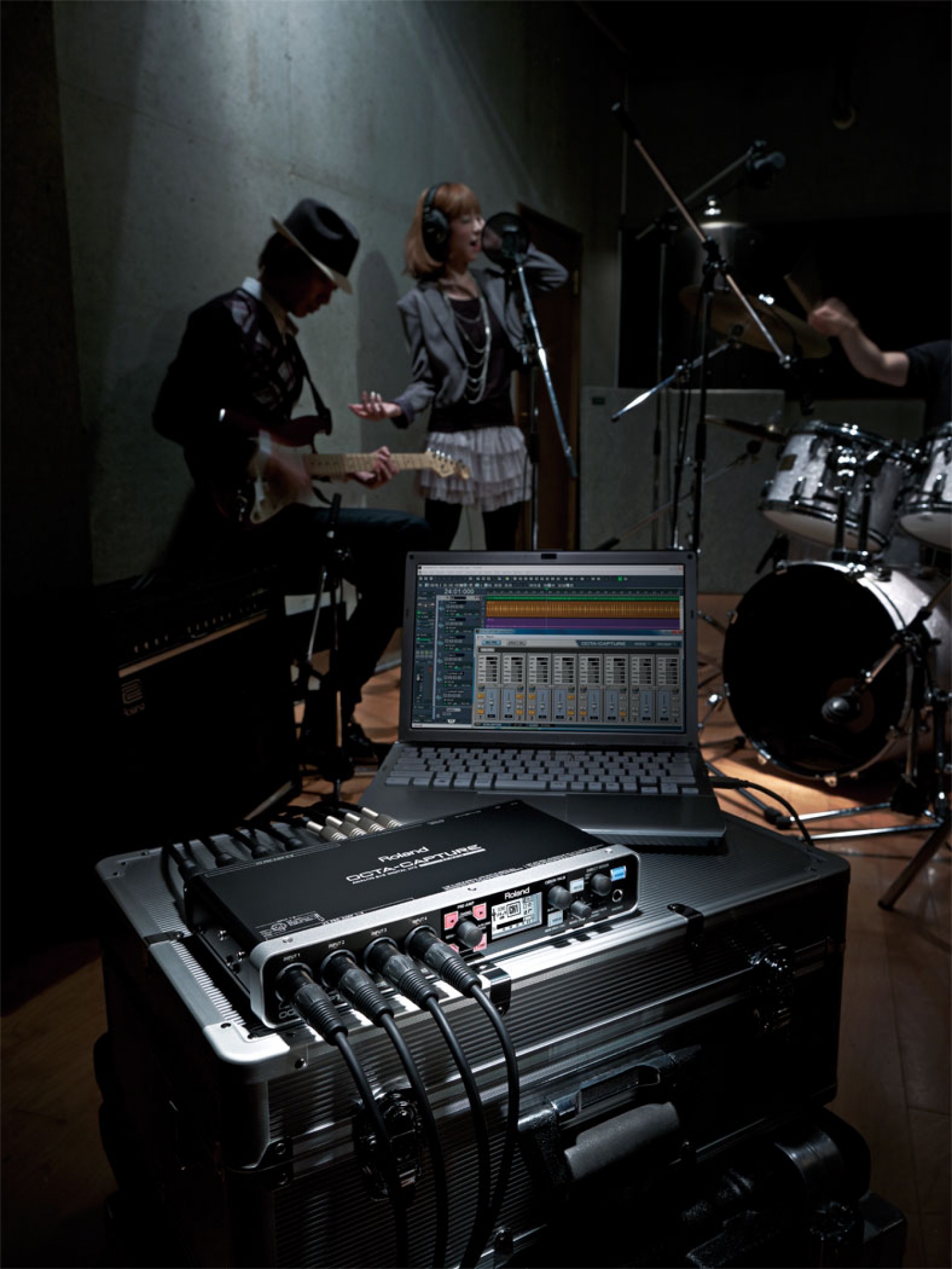

 OCTA-CAPTURE는, 가반성에도 뛰어난 컴팩트한 바디 디자인을 사용. 견고해서 외부 노이즈에도 강한 메탈 바디는, 레코딩 스튜디오는 물론, 리허설 스튜디오나 라이브 하우스, 노트북과 조합한 모바일 레코딩 등, 다양한 장소에서 활용이 가능합니다.

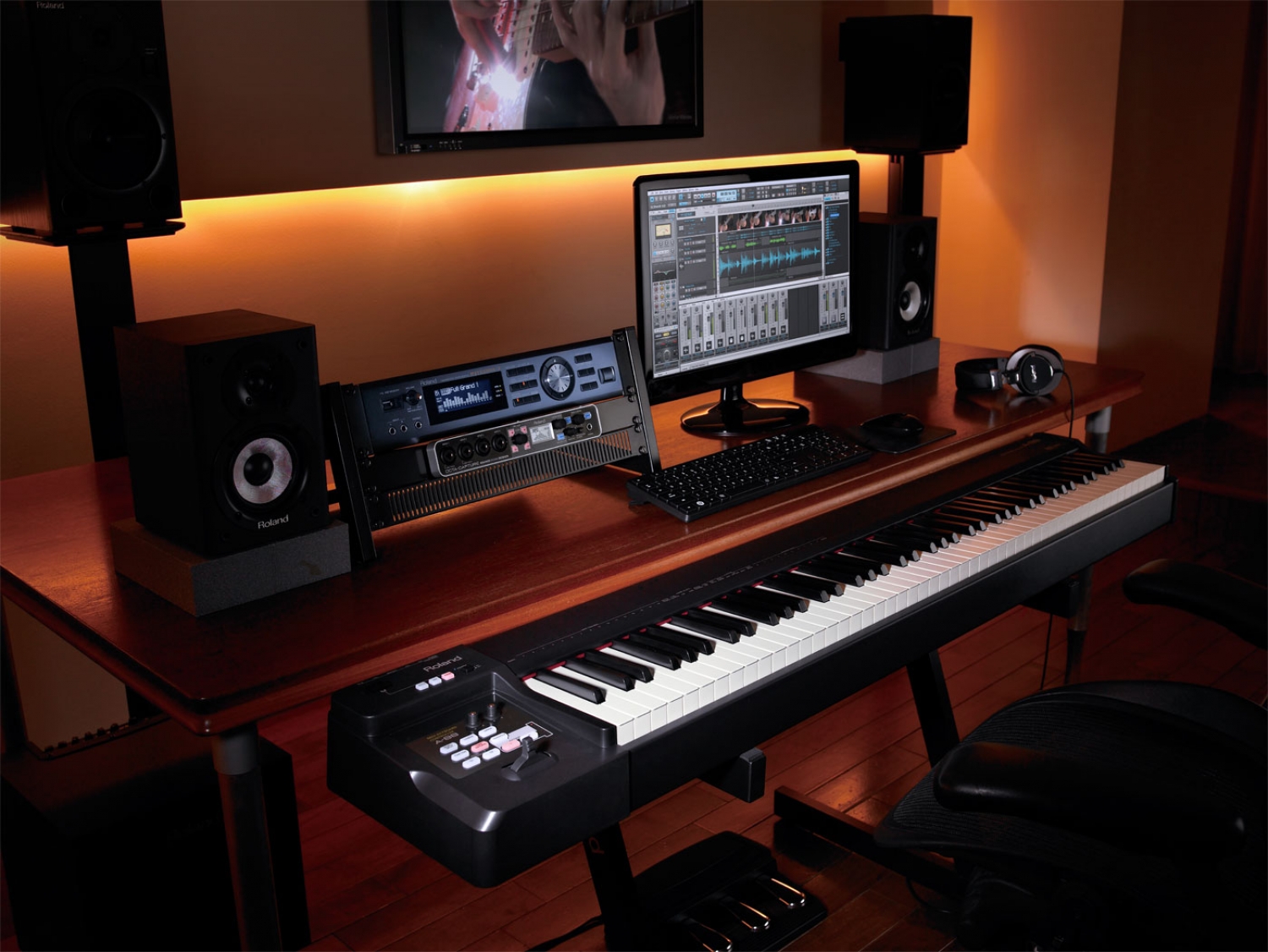

또, 전용의 랙 마운트 아답터를 포함하여 홈 스튜디오등에서도 사용하기 쉽게 세팅할 수 있습니다.

V-STUDIO 시리즈의 확장 입출력으로도 사용할 수준의 기능.

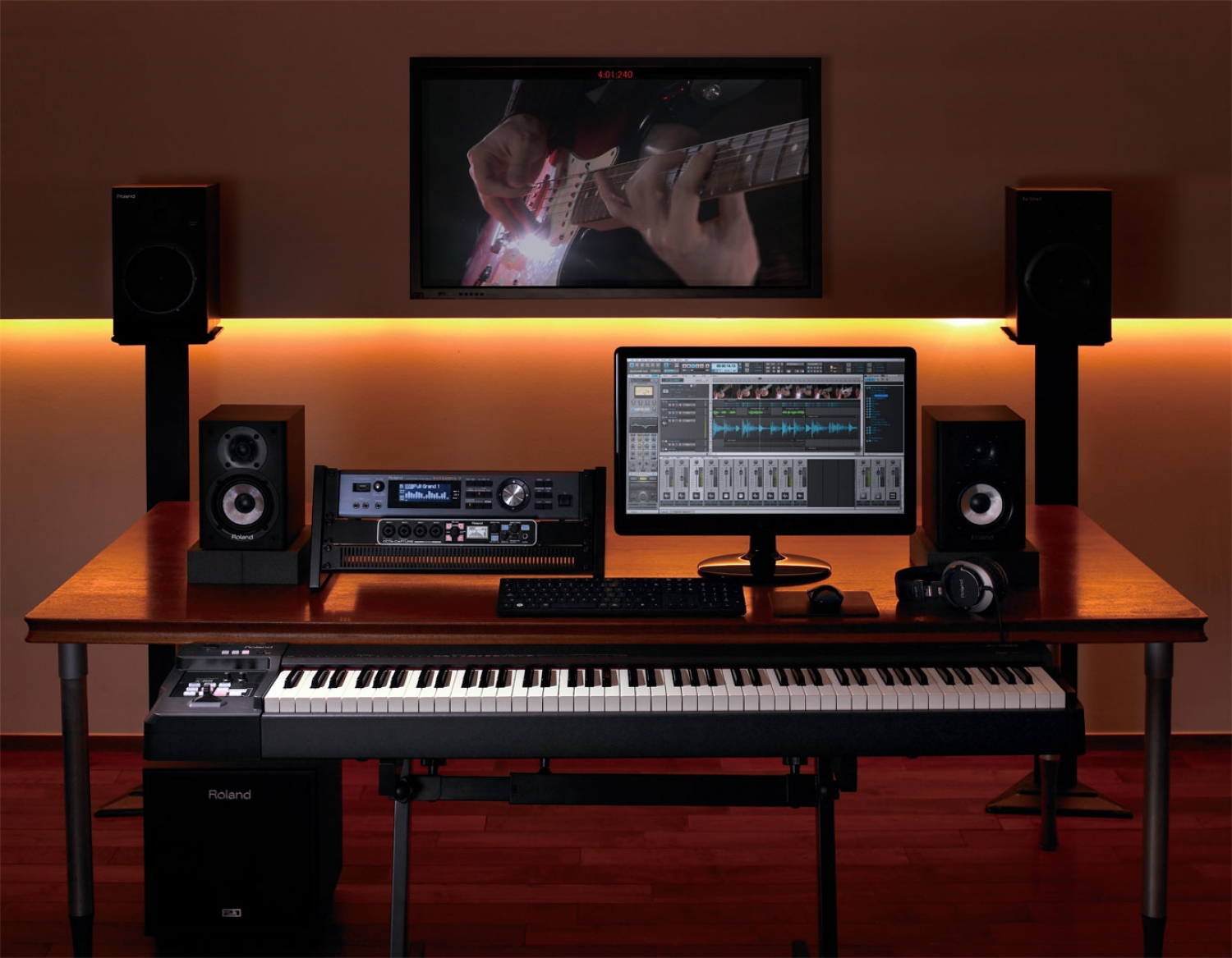

 OCTA-CAPTURE는, 동시에 2대 연결 해 사용하는 것이 가능합니다. 24 IN/20 OUT의 오디오 인터페이스로서 사용할 수 있습니다. 또, V-STUDIO 700이나 V-STUDIO 100으로 조합하면, 입출력의 확장용으로서도 활용하는 것도 가능합니다.
ASIO 및 Core Audio 대응의 DAW 어플리케이션에서는, V-STUDIO와 OCTA-CAPTURE를 하나의 오디오 디바이스의 시스템으로서 인식하므로, 전입출력을 심리스로 취급할 수가 있습니다.

블록 다이어그램


주된 사양

오디오 녹음 재생 채널수

샘플링 주파수=44.1 kHz, 48 kHz, 96kHz:녹음=12 채널, 재생=10 채널 샘플링 주파수=192kHz:녹음= 4 채널, 재생: 4 채널

신호 처리

PC인터페이스=24 비트, AD/DA변환 장치=24 비트, 내부 처리=40 비트

샘플링 주파수

AD/DA변환 장치=44.1 kHz, 48 kHz, 96 kHz, 192 kHz, DIGITAL(IN/OUT)=44.1 kHz, 48 kHz, 96kHz

규정 입력 레벨(가변)

INPUT 1 6(XLR 타입)=-56 -6 dBu, INPUT 7 8(XLR 타입)=-50 +0 dBu, INPUT 1 8(TRS 표준 타입)=-46 +4dBu

규정 출력 레벨

OUTPUT 1 8=+0 dBu(밸런스)

헤드 룸

16dB

입력 impedance

INPUT 1 6(XLR 타입)=5kΩ이상(밸런스), INPUT 7 8(XLR 타입)=10kΩ이상(밸런스), INPUT 1 8(TRS 표준 타입):17kΩ이상(밸런스), INPUT 1 2(TRS 표준 타입:Hi-Z시):740kΩ이상(언밸런스)

출력 impedance

OUTPUT 1 8=1.8kΩ(밸런스), PHONES:47Ω

주파수 특성

192.0 kHz=60kHz 90kHz (+0/-8 dB), 192.0 kHz=20Hz 60kHz (+0/-2 dB), 96.0 kHz=20Hz 40kHz (+0/-2 dB), 48.0 kHz=20Hz 22kHz (+0/-2 dB), 44.1 kHz=20Hz 20kHz (+0/-2 dB)

노이즈 레벨

INPUT 1 2→OUTPUT 1 2=-87dBu typ. (GAIN:min. , 입력 600Ω종단, IHF-A)
※내부 Direct Monitor Mixer 설정:Stereo Link=on, 입력 채널 페이더=유니티

다이나믹 레인지

AD부 INPUT 1 8=104dB typ. (GAIN:min. ), DA부(OUTPUT 1 8=113dB typ. )

연결 단자

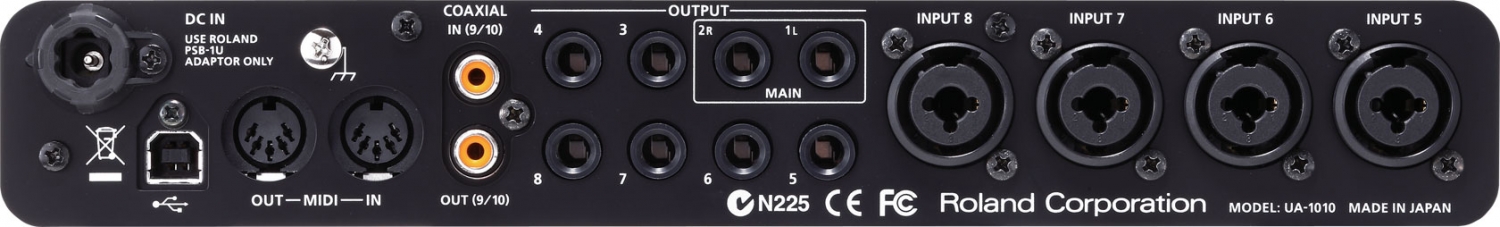

INPUT 1 8(XLR 타입(밸런스, 팬텀 전원), TRS 표준 타입(밸런스)* INPUT 1, 2는 하이 impedance에 대응), PHONES(스테레오 표준 타입), OUTPUT 1 8(TRS 표준 타입(밸런스)), COAXIAL IN, COAXIAL OUT, MIDI 콘넥터(인, 아웃), USB 콘넥터

인터페이스

USB2. 0(Hi-Speed), 디지털 입출력(콕셜 타입(IEC60958에 준거), MIDI 입출력

디스플레이

128×64 닷 그래픽 LCD(백 라이트부 LCD)

전원

DC9V(AC아답터)

소비 전류

1.45A

부속품

취급 설명서, Driver CD-ROM, USB 케이블, AC아답터, 랙 마운트 앵글 2개, Cakewalk Production Plus Pack DVD-ROM, 보증서, 롤랜드 유저 등록 카드

동작 조건【Windows판】

대응 OS

Microsoft(R) Windows(R) 7, Microsoft(R) Windows Vista(R) , Microsoft(R) Windows(R) XP Home/ XP Professional SP2 이상

대응 PC

USB 2.0 포트를 표준으로 장비 하고 있는 WindowsR 대응 PC

CPU/클락

IntelR Core 2 프로세서/1. 6 GHz 이상

메모리

1.0 GB이상

필요한 하드웨어

DVD-ROM 드라이브(인스톨에 필요)



※Windows(R) XP Media Center Edition/XP Professional x64에는 대응하고 있지 않습니다.
※AMD사의 M780G 칩 셋 및 AMD사의 M780V 칩셋을 탑재한 PC에서는, 소리 조각이 발생하는 등 정상적으로 사용할 수 없는 경우가 있는 것이 확인되고 있습니다.

동작 조건【Macintosh판】(SONAR LE는 Macintosh에서는 동작하지 않습니다)

대응 OS

Mac OS X v10. 4.11이상 ※ (Cakewalk Production Plus Pack를 사용의 경우는 Mac OS X v10. 5.7이상)

대응 PC

USB 2.0 포트를 표준으로 장비 하고 있는 Apple Macintosh 시리즈

CPU/클락

IntelR Core 프로세서

메모리

1.0 GB이상(2.0 GB이상을 추천)

필요한 하드웨어

DVD-ROM 드라이브(인스톨에 필요)



※Windows가 동작하고 있는 Macintosh는지원대상에서 제외 됩니다.
※퍼포먼스를 필요로 하는 어플리케이션으로 사용하시는 경우, 그 어플리케이션이, 사용의 Macintosh에 탑재되고 있는 CPU에 대응하고 있을 필요가 있습니다.
※192 kHz 이상으로 사용하시는 경우는, IntelR Core 2 프로세서/2 GHz 이상, 7,200 rpm 이상의 내장 드라이브가 필요합니다.

외형 치수 / 질량

폭(W)

284 mm

깊이(D)

158 mm

높이(H)

50 mm

질량

1.3 kg

※제품의 사양 및 내용은 개량을 위해 예고 없이 변경될 수 있습니다.

품명 및 모델명    UA-1010 Octa-Capture
인증번호 KCC-REI-CCM-UA-1010
크기  제품상세내 기재
색상 제품상세내 기재
재질 금속, 합성수지 외
제품 구성 제품상세내 기재
동일모델의 출시년월
(최초수입년월)
2012년 12월
수입원 ㈜코스모스악기
제조국 일본
상품별 세부 사양    제품상세내 기재
품질보증기준 1년
A/S 책임자와 전화번호  사장군  02)3486-8855

※ 이 기기는 가정용 (B급) 전자파적합기기로서 주로 가정에서 사용하는 것을 목적으로 하며, 모든 지역에서 사용할 수 있습니다.
