STUDIO-CAPTURE

USB 2.0 Audio Interface

STUDIO-CAPTURE USB 2.0 Audio Interface

12개 프리미엄 마이크 프리앰프가 내장된 16x10 플래그십 인터페이스
  • 상품정보고시 :
  • 상품번호 : 3220

STUDIO-CAPTURE | USB 2.0 Audio Interface [UA-1610]


12개 프리미엄 마이크 프리앰프가 내장된 16x10 플래그십 인터페이스

롤랜드가 새로이 출시한 STUDIO-CAPTUR와 함께라면 컴퓨터기반 오디오 프로덕션의 퍼포먼스 기준을 한 층 높여줄 것입니다.
정평의 CAPTURE 시리즈의 최신 제품이며 12개의 프리미엄급 마이크 프리앰프가 내장된 업계 최초의 컴팩트한 USB오디오 인터페이스입니다. 가방에 넣어 운반하기 편리한 컴팩트한 테이블탑 사이즈의 이 제품 한 대로 전체 16개의 오디오 입력에 10개의 오디오 출력, 그리고 MIDI 입출력을 가진 프로레벨의 대용량 연결 셋업을 지원합니다.

또한 24-bit/192 kHz 오디오 퀄리티, 전면 패널에 종합된 미터링, XLR모니터 출력과 전용 레벨 컨트롤, 듀얼 헤드폰 아웃풋, VS스트리밍 테크놀로지의 락솔리드 드라이버 등의 최고 사양이 집결되어 있습니다. 튼튼하며 뛰어난 포터블성으로, 대형 레코딩 프로젝트를 스튜디오나 길거리 어디든 가져가 사용하기 편리한 STUDIO-CAPTURE USB는 오디오 인터페이스 시장을 이끄는 선두주자가 될 것입니다.

  • 스튜디오나 모바일 프로덕션용의 고성능 USB 2.0 오디오 인터페이스
  • 12개의 프리미엄 마이크 프리앰프 (VS PREAMP) 탑재의 16개 오디오 입력과 10개의 출력
  • Windows와 Mac OS 환경에서 극도로 안정적이며 낮은 레이턴시의 퍼포먼스를 보이는 VS STREAMING
  • 지능적으로 입력레벨이 모든 프리앰프에 자동 세팅되는 AUTO-SENS 기능
  • 개별적인 입출력 미터와 입력채널 버튼
  • 4개의 독립적인 소프트웨어 제어기반 모니터 믹스
  • 전면패널에 개별적인 레벨노브를 갖춘 XLR 모니터출력, 다이렉트 모니터, 듀얼 헤드폰 출력
  • 콕셜 디지털 입출력, FPT지원 MIDI 입출력
  • 하나의 드라이버로 두 개의 STUDIO-CAPTURE를 함께 사용 가능한 확장 I/O
  • 2U 랙마운트 이어 포함

    ※ 샘플링 주파수를 192kHz로 한 경우 8 인 (INPUT1 ~ 8) / 4 아웃 (OUTPUT1 ~ 4)의 입출력에 대응합니다.

모던 오디오 프로덕션의 최고 퀄리티를 추구한다.

프로용 오디오 퍼포먼스와 풍부한 입출력이 결합된 다재다능한 모바일 설계의 STUDIO-CAPTURE는 오늘날의 뮤지션, 작곡가, 레코딩 엔지니어에게 강력한 해결사가 되어줄 것입니다.

고가의 전용 랙 마운트 오디오 인터페이스의 품질에 상응하는 고퀄리티임에도 책상 위에 둘만한 컴팩트한 사이즈로 어디든 가방에 넣어 가지고 다닐 수 있어서 여행용으로도 최적입니다.

또한 자택, 스튜디오에서는 물론 랙에 마운트하기 좋은 이어를 포함하고 있어 스튜디오에서의 사용에도 적합합니다. 16개의 오디오 입력과 12개의 마이크 프리앰프를 갖추고 있어 추가적인 하드웨어 없이 많은 트랙과 밴드의 모니터링 믹스를 유연하게 소화해내며, 여러 대의 신디사이저나 다른 장치를 동시 연결하는 대형 스케일의 컴포우징 셋업이 가능합니다.

※ 샘플링 주파수를 192kHz로 한 경우 8 인 (INPUT1 ~ 8) / 4 아웃 (OUTPUT1 ~ 4)의 입출력에 대응합니다.

12개의 프리미엄 마이크 프리앰프

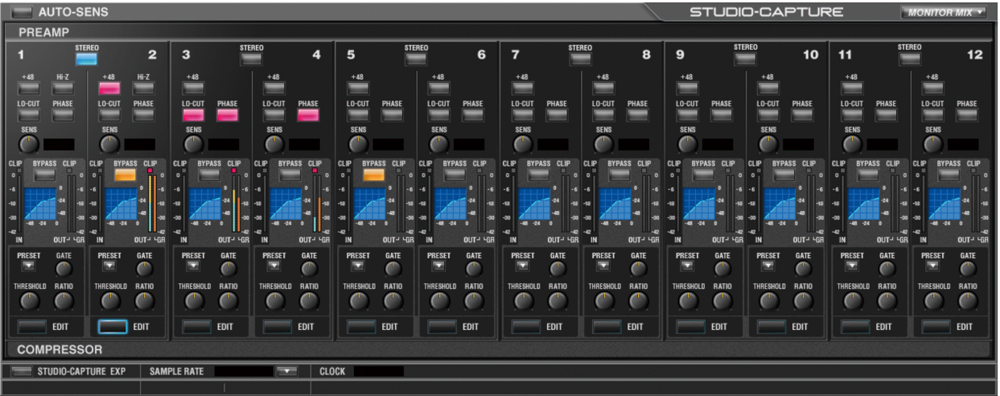

STUDIO-CAPTURE는 12개의 디지털 제어 마이크 프리앰프 (VS PREAMPS)의 프리미엄 마이크 프리앰프를 12개 갖추었으며, 투명한 사운드 퀄리티, 하이헤드룸, 특별히 저소음 연주를 위한 프리미엄 그랜드의 콤포넌트를 내장하는 등 수많은 뛰어난 사양으로 무장했습니다. 프리앰프용 12개의 XLR/TRS 콤보 입력을 제공하며 4개의 입력이 전면패널에 위치하여 쉽고 빠르게 액세스할 수 있어 매우 편리합니다. 각 채널은 독립된 팬텀 파워, 로우 컷 필터, 프레이즈 인버트, 그리고 디지털 컴프레션을 지원하며 소프트웨어의 컨트롤 패널로도 액세스가 가능합니다.

넉넉하고 유연한 사용성의 입출력, 편안한 세팅을 지원하는 사용자 인터페이스.

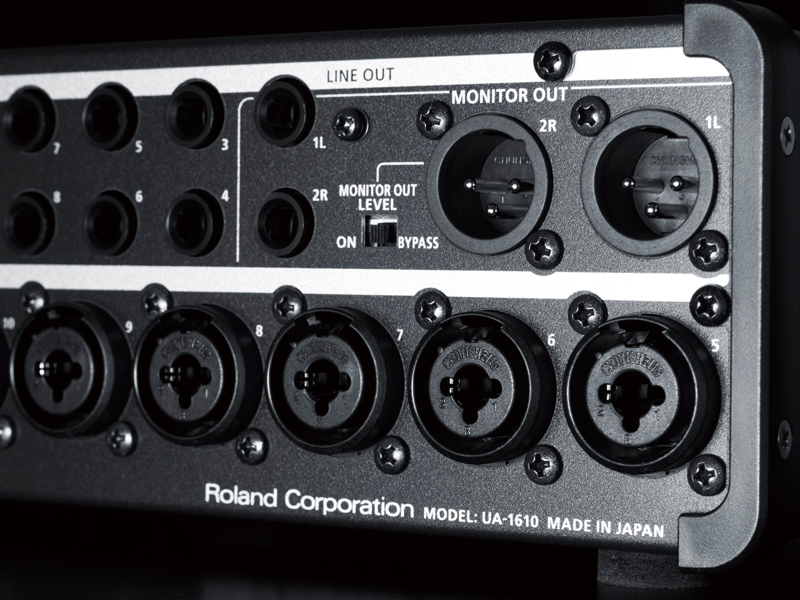

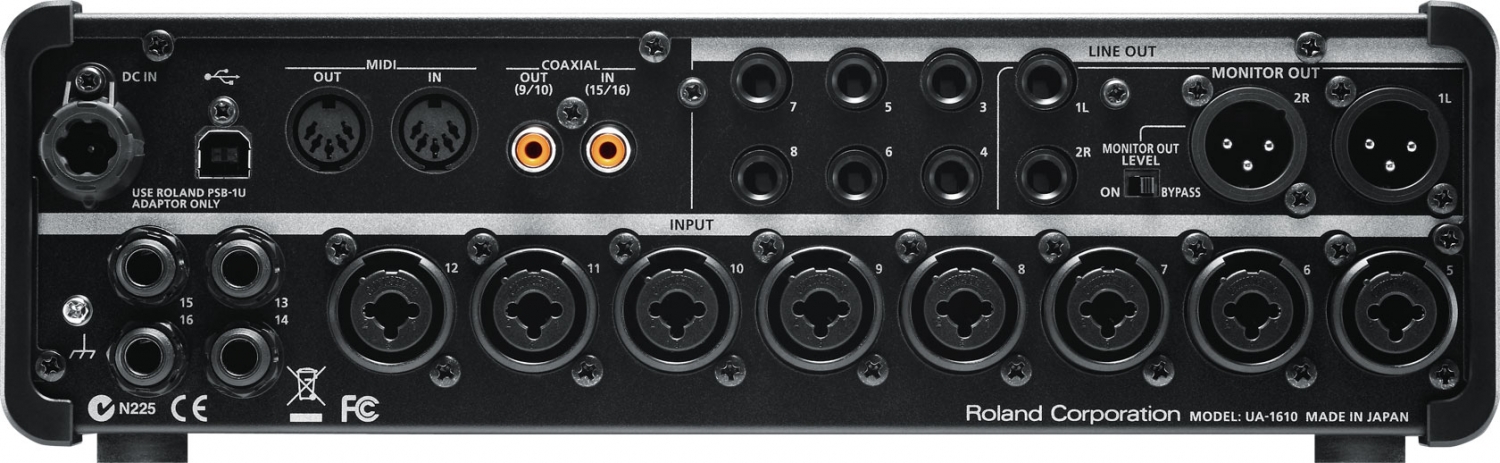

STUDIO-CAPTURE는 총 16개의 입력채널과 10개의 출력채널이 있으며 12 XLR 마이크 입력은 번갈아 밸런스드/언밸런스드로1/4라인 입력으로 사용가능하고, 입력 13-16은 리어 패널에 전용 TRS 단자로 사용할 수 있는 등 공간절약형의 다재다능한 콤보 단자를 갖추고 있습니다. 입력 1과 2는 Hi-Z 기능으로 전환 가능하여 기타나 베이스를 직접 연결할 수 있으며 입력 15/16은 콕셜 디지털 입력을 할당할 수 있습니다. 8개의 아날로그 출력은 TRS 잭을 지원하고 XLR잭의 메인 스테레오 출력을 미러링합니다. 두 개의 추가 출력단자(9/10)는 콕셜 디지털 단자로 사용 가능합니다. 또한 STUDIO-CAPTURE는 고속 퍼포먼스를 위한 롤랜드 독점의 FPT 처리 기술이 적용된 MIDI 입출력을 갖추고 있습니다.

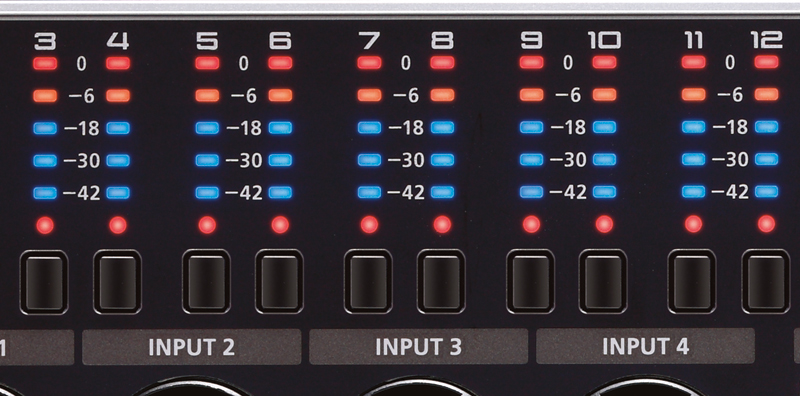

입력 레벨을 즉시 확인할 수 있도록 본체 전면에 시인성이 높은 LED를 사용한 인풋 레벨 미터를 갖추고 있으며 원하는 채널 설정을 빨리 변경할 수 인풋 채널 버튼을 탑재했습니다.
또한, 여러 채널의 설정을 동시에 변경할 수 레인지 셀렉트 기능을 탑재하였습니다. 예를들어 INPUT1하면 INPUT8의 인풋 채널 버튼 누르면 INPUT1에서 INPUT8의 모든 채널이 선택되어 팬텀 전원의 ON / OFF와 마이크 프리 앰프를 함께 할 수 있습니다.

고성능 VS STREAMING 기술

STUDIO-CAPTURE는 고해상도 192 kHz 이상의 24비트 레코딩 및 놀랄 만큼 안정된 낮은 레이턴시의 USB 성능을 가진, 업계를 리드하는 롤랜드 독자적인 VS STREAMING 기술이 적용되어 있습니다. ASIO 2.0/WDM (Windows)와 ASIO 2.0/WDM (Windows) 드라이버로 Mac 과 PC 기반의 DAW 소프트웨어를 지원합니다. VS STREAMING 기술 덕으로 안정성과 오디오 품질을 해치지 않고 같은 USB단자로 2개의 STUDIO-CAPTURE를 확장하여 사용할 수 있습니다.

AUTO-SENS기능 : 버튼 터치만으로 설정되는 레벨

롤랜드의 CAPTURE 제품군은 혁신적인 AUTO-SENS 기능으로 항상 쉽고 빠르게, 최적의 입력레벨로 설정시켜줍니다. 전면 패널을 전용 버튼을 누르고 연결된 악기를 연주하면 STUDIO-CAPTURE가 자동으로 최적의 레벨로 각각 세팅해줍니다. 프로나 초보자 모두 유용한 AUTO-SENS 기능은 드럼 셋 전체에 세팅된 마이크나 밴드의 레코딩 등에 빠르고 실수 없이 세팅하는데 최고입니다.

통합적인 모니터링과 미터링

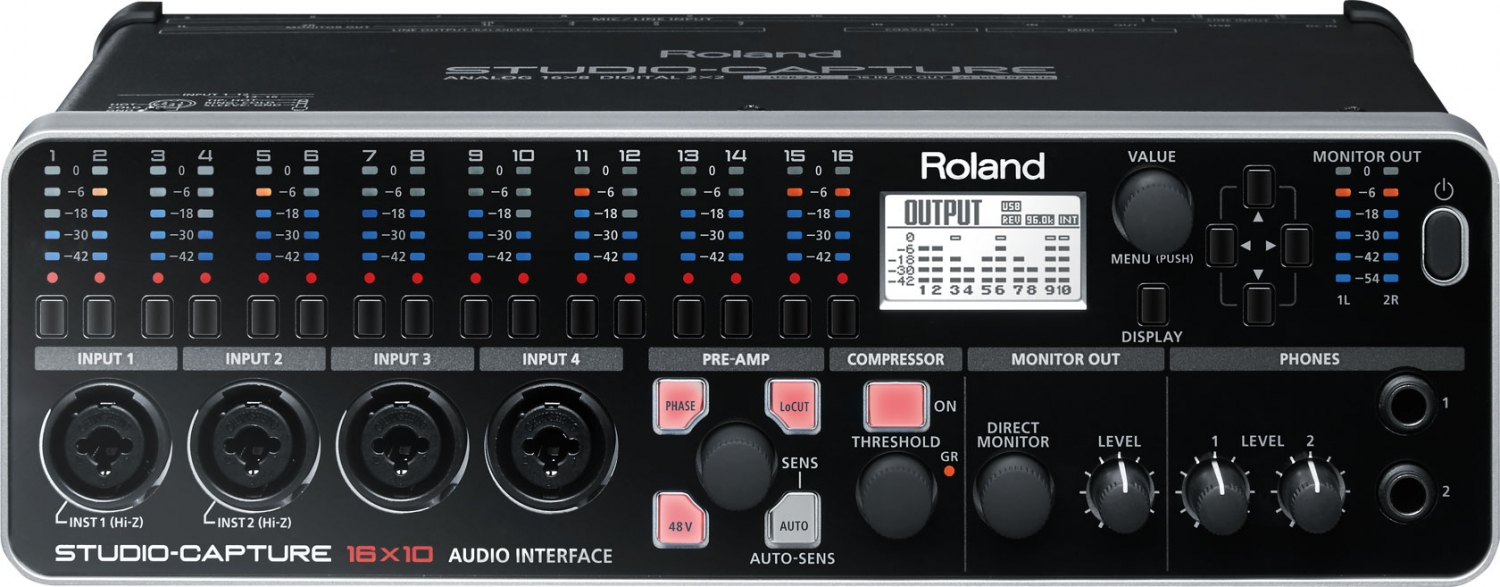

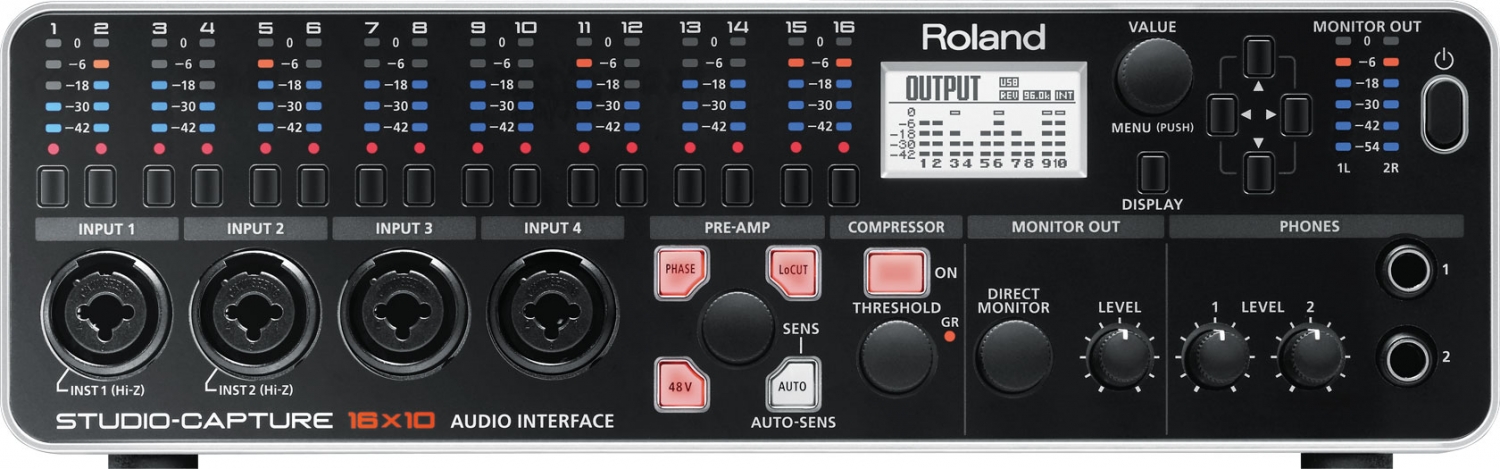

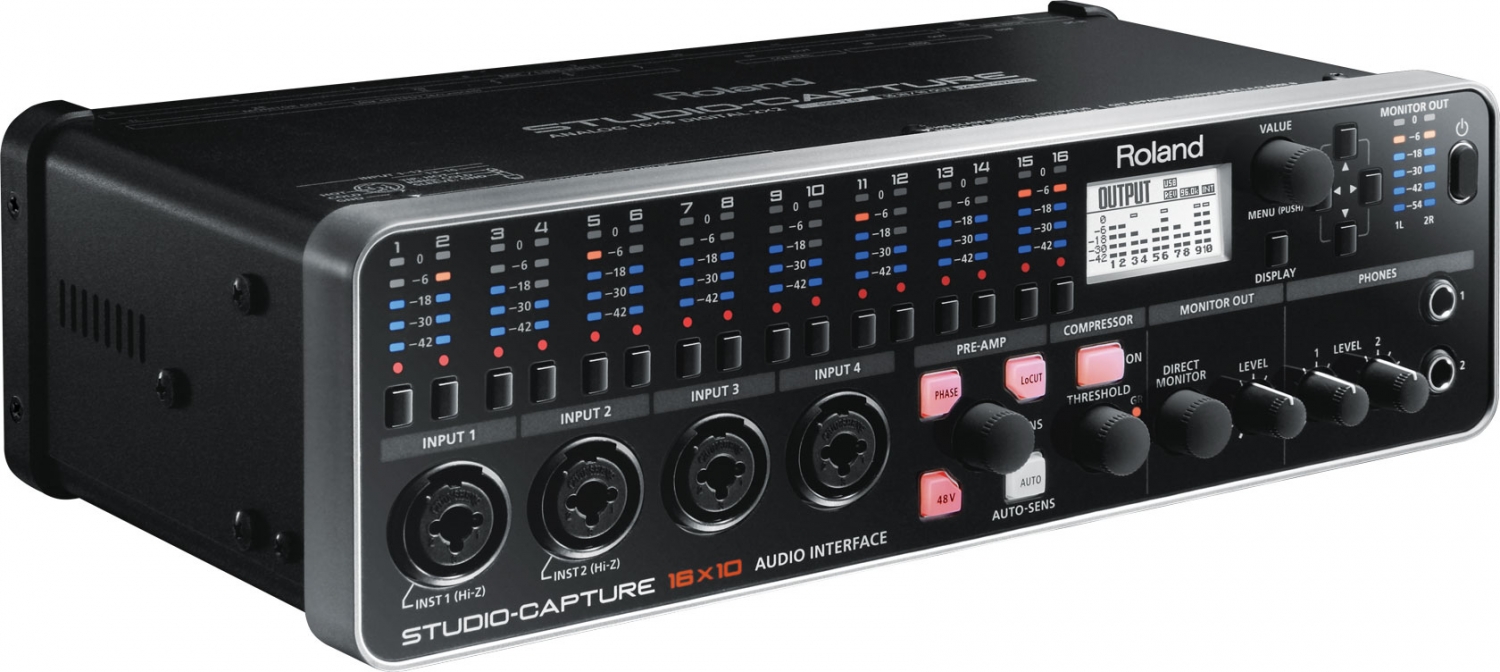

채널별 입력, 출력의 개별적인 레벨과 MONITOR OUT을 밝고 시인성이 뛰어난 LED 미터로 확인할 수 있으며 전용 입력 채널 버튼과 내장 디스플레이로 알아보기 쉬워 직관적인 컨트롤을 가능하게 해줍니다. MONITOR OUT부는 룸 볼륨을 조정하는 전용 레벨 노브가 달려 있으며 입력신호를 선택하여 들어볼 수 있는 DIRECT MONITOR도 갖추고 있습니다. 또한 개별 레벨 노브가 딸린 두 개의 헤드폰 단자로, 추가 하드웨어 없이 뮤지션과 엔지니어 각각 동시에 모니터 하기도 편리합니다.

융통성 있는 모니터 믹싱과 이펙트

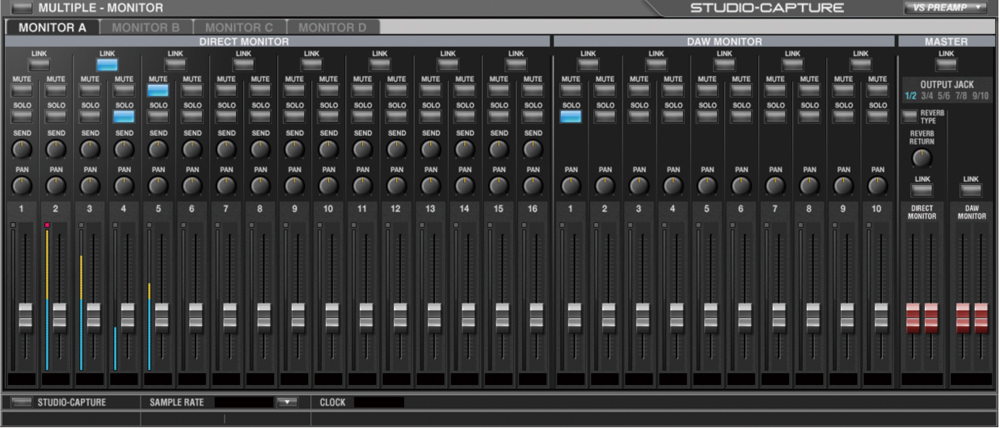

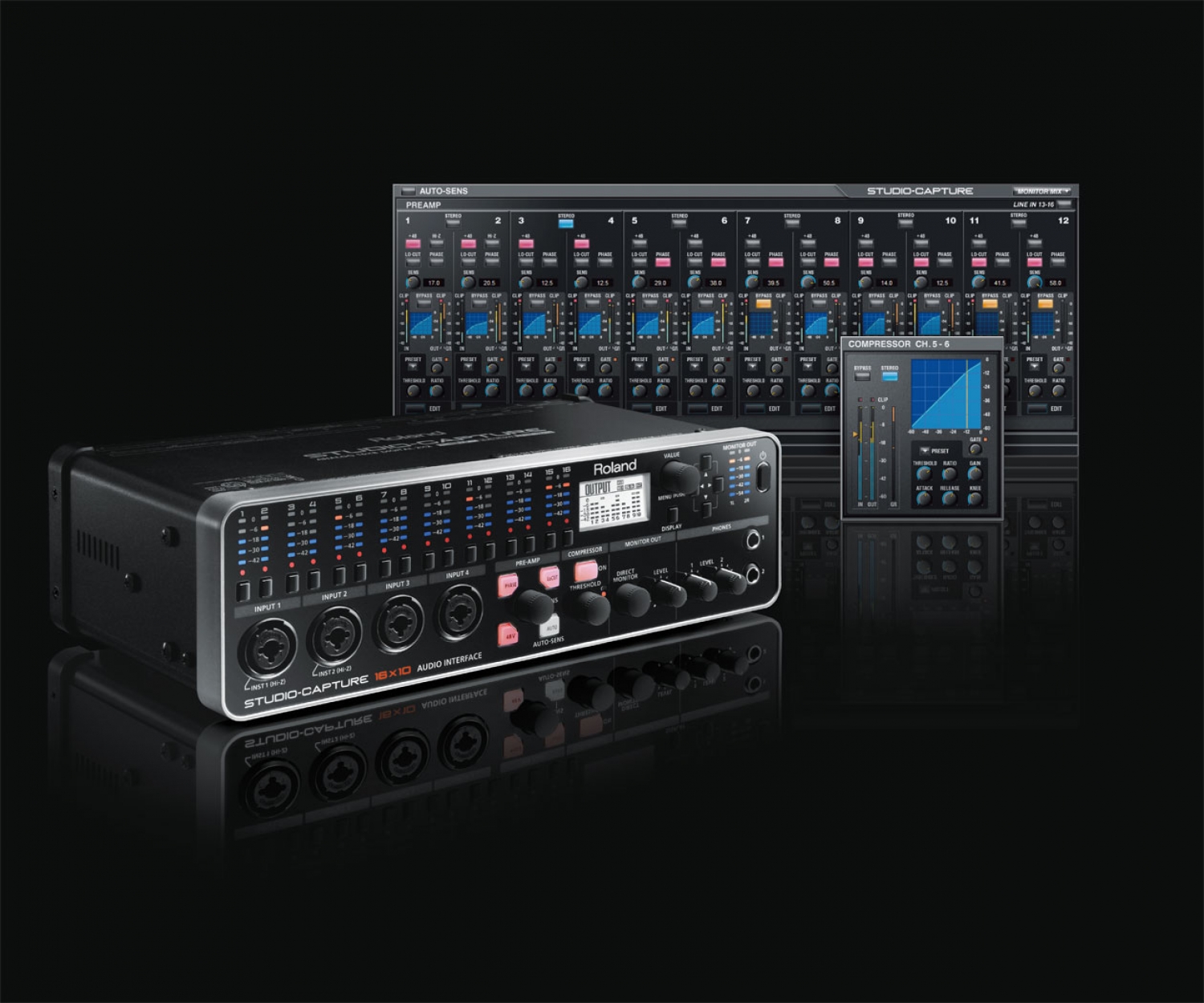

기존의 오디오 인터페이스를 초월하는 STUDIO-CAPTURE는 소프트웨어 컨트롤 패널을 지원하며 제로 레이턴시 모니터링을 위한 4개의 독립적인 다이렉트 믹서를 갖추고 있습니다. STUDIO-CAPTURE의 내장 DSP로 어떤 출력 루트라도 각각 믹스가 가능하여 헤드폰, 스피커, 레코딩 장치 등으로 완벽한 모니터링 믹스를 전송시킵니다. 믹싱 설정은 나중에 다른 어플리케이션이라도 빠르게 믹스를 적용시키기 위해 세이브가 가능합니다. 뛰어난 리버브 프로세서는 가수나 연주자들의 드라이 트랙 녹음 시 뛰어난 사운드 앰비언스 이펙트를 적용한 상태로 모니터링 할 수 있게 합니다.

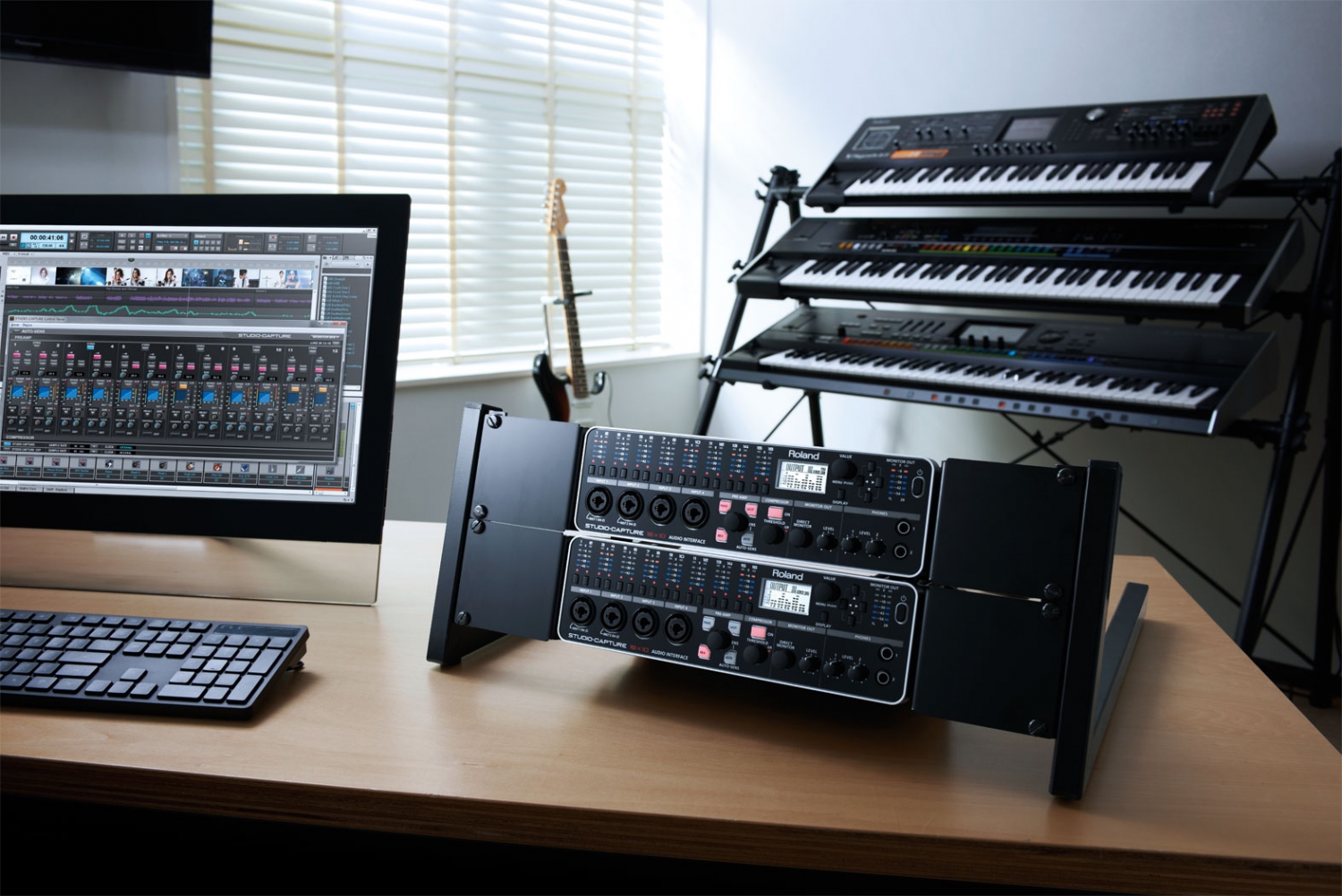

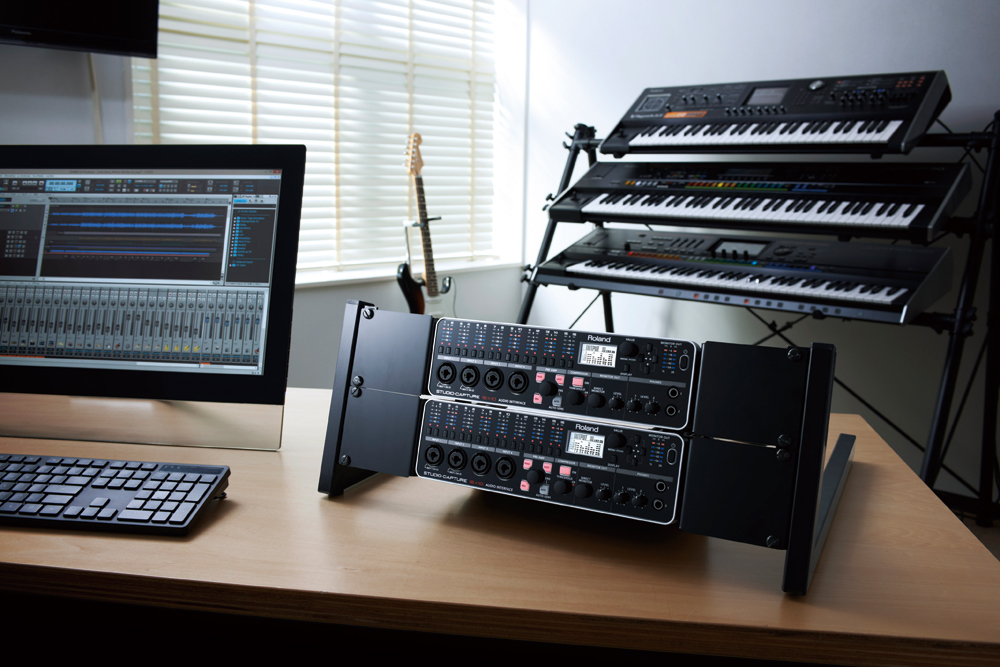

2 대의 동시 사용, 최대 32 인 / 18 아웃을 실현.

STUDIO-CAPTURE는 2 대까지 동시 사용을 지원합니다. 두 STUDIO-CAPTURE를 코엑시얼 디지털로 연결하면 최대 32 인 / 18 아웃이라는 레코딩 스튜디오에 필적하는 거대한 레코딩 환경을 구축 할 수 있습니다.

ASIO / Core Audio 대응의 DAW 소프트에서 2 대 1 개의 오디오 장치로 인식되어 클럭 등을 신경 쓸 필요도 없습니다.

주요 사양

오디오 녹음 재생 채널 수
샘플링 주파수 : 192kHz, 96kHz, 48kHz, 44.1kHz
녹음 = 16 채널, 재생 = 10 채널
신호 처리
PC 인터페이스 = 24 비트, AD / DA 변환기 = 24 비트
샘플링 주파수
AD / DA 변환기 = 192kHz, 96kHz, 48kHz, 44.1kHz, DIGITAL (IN / OUT) = 96kHz, 48kHz, 44.1kHz
규정 입력 레벨 (가변)
INPUT 1 ~ 12 단자 (XLR 타입) = -60 ~-2dBu, INPUT 1 ~ 12 단자 (TRS 표준 타입) = -54 ~ +4 dBu, INPUT 13 ~ 16 단자 (TRS 표준 타입) = -20, -10, 4dBu
규정 출력 레벨
OUTPUT 1 ~ 8 단자 = +4 dBu (밸런스)
헤드 룸
18dB
입력 임피던스
INPUT 1 ~ 12 단자 (XLR 타입) = 8.2kΩ 이상 (밸런스), INPUT 1 ~ 12 단자 (TRS 표준 타입) = 18kΩ 이상 (밸런스), INPUT 13 ~ 16 단자 (TRS 표준 타입) = 38kΩ 이상 (밸런스)
출력 임피던스
OUTPUT 1 ~ 2 단자 (XLR 타입) = 600Ω (밸런스), OUTPUT 1 ~ 8 단자 (TRS 표준 타입) = 2kΩ (균형), PHONES = 47Ω
주파수 특성
192.0kHz = 20Hz ~ 60kHz (+0 /-2dB), 20Hz ~ 90kHz (+0 /-8dB), 96.0kHz = 20Hz ~ 40kHz (+0 /-2dB), 48.0kHz = 20Hz ~ 22kHz (+0 / - 2dB), 44.1kHz = 20Hz ~ 20kHz (+0 /-2dB)
잔류 노이즈 레벨
INPUT 1 ~ 2 → OUTPUT 1 ~ 2 =-90dBu typ (SENS = 최소 입력 600Ω 종단, INPUT MONITOR = OFF, IHF-A) ※ 입력 채널 페이더 = 유니티
다이나믹 레인지
AD 부 INPUT 1 ~ 2 = 105dB typ (SENS = 최소), DA 부 OUTPUT 1 ~ 2 = 114dB typ.
디스플레이
그래픽 LCD 128 × 64 도트
연결 단자
INPUT 1 ~ 12 단자 * 1 (XLR 타입 (밸런스, 팬텀 전원 * 2 : DC +48 V (무부하시 최대), 10mA (최대 부하))), INPUT 1 ~ 16 단자 (TRS 표준 타입 (밸런스)) PHONES 단자 (스테레오 표준 타입), OUTPUT 1 ~ 8 단자 (TRS 표준 타입 (밸런스)), COAXIAL IN 단자 (RCA 핀 타입 (IEC60958에 준거)), COAXIAL OUT 단자 (RCA 핀 타입 (IEC60958에 준거) ), MIDI (IN, OUT) 단자, USB 단자 (USB B 타입), DC IN 단자
* 1 INPUT1 ~ 2 단자는 하이 임피던스에 대응
* 2 XLR 타입의 모든 입력 단자에 장착. 전류 값은 1 채널당. 전체 50mA 이하일 것.
인터페이스
Hi-Speed​​ USB
전원
AC 어댑터
소비 전류
1600mA
부속품
설명서, Block Diagram 전단지, AC 어댑터, STUDIO-CAPTURE Driver CD-ROM, 랙 마운트 앵글 × 2, USB 케이블, 사용 허락 계약서, 보증서, 롤랜드 유저 등록 카드

Windows 작동 조건

대응 OS
Microsoft (R) Windows (R) 8, Microsoft (R) Windows (R) 7 SP1 이상, Microsoft (R) Windows Vista (R) SP2 이상, Microsoft (R) Windows (R) XP Home / XP Professional SP3 이상
대응 PC
USB 2.0 포트를 표준으로 장비하고있는 Windows (R) 대응 PC
CPU / 클럭
Intel (R) Core ™ 2 프로세서 / 2GHz 이상
메모리
2.0GB 이상
화면 해상도
1,280 × 768 이상
필요한 하드웨어
DVD-ROM ​​드라이브 (인스톨에 필요)

※ Windows (R) XP Media Center Edition / XP Professional x64에는 대응하고 있지 않습니다.
※ AMD 사의 M780G 칩 세트 및 AMD 사의 M780V 칩 세트를 탑재 한 PC에서는, 소리 조각이 발생하는 등 정상적으로 사용하실 수없는 경우가 있는 것이 확인되고 있습니다.

Mac 동작 조건

대응 OS
Mac OS X v10.6.8 이상
대응 PC
USB 2.0 포트를 표준으로 갖춘 Apple Mac 시리즈
CPU / 클럭
Intel (R) Core2 ™ 프로세서
메모리
2.0GB 이상
화면 해상도
1,280 × 768 이상
필요한 하드웨어
DVD-ROM ​​드라이브 (인스톨에 필요)

※ Windows가 실행되는 Mac은 지원 대상에서 제외됩니다.
※ 성능을 필요로하는 어플리케이션으로 사용하시는 경우, 그 어플리케이션이, 사용의 Mac에 탑재되고있는 CPU에 대응하고있을 필요가 있습니다.

외형 치수 / 질량

폭 (W)
284 mm
깊이 (D)
162 mm
높이 (H)
89 mm
질량
1.9 kg

※ 192kHz 이상으로 사용하는 경우는 Intel (R) Core ™ 2 프로세서 / 2GHz 이상, 7,200 rpm 이상의 내장 HDD 또는 SSD가 필요합니다.
※ 두 STUDIO-CAPTURE를 사용하는 경우의주의
  · Intel (R) Core™ 2 프로세서 / 2.4GHz 이상, 7,200 rpm 이상의 내장 HDD 또는 SSD가 필요합니다.
  오디오 녹음 대상 드라이브는 SSD가 별도로 필요합니다. (USB 하드 디스크는 사용할 수 없습니다)
※ USB3.0 포트에 연결하여 제대로 작동하지 않을 경우, USB2.0 포트에 연결해야합니다.
※ USB2.0과 호환되지 않는 USB3.0 포트는 사용하실 수 없습니다.
※ USB3.0 포트에 연결 한 경우에도 제품 본체의 퍼포먼스가 바뀌는 것이 아닙니다.
※ 사용중인 응용 프로그램에 따라 상기 이상의 동작 조건이 필요할 수 있습니다.
※ 본 제품은 본 동작 조건을 채우는 표준적인 PC로 동작을 확인하고 있습니다 만,이 조건 하에서의 동작 모든 것을 보증하는 것이 아닙니다. 동일 조건 하에서도, PC 고유의 설계 사양이나 사용 환경의 차이에 의해 처리 능력이 다른 것을 양해 바랍니다.

※ 제품의 사양 및 디자인은 개량을 위해 예고없이 변경 될 수 있습니다.

※ 이 기기는 가정용 (B급) 전자파적합기기로서 주로 가정에서 사용하는 것을 목적으로 하며, 모든 지역에서 사용할 수 있습니다.

품명 및 모델명    UA-1610 : STUDIO CAPTURE
인증번호 KCC-REI-CCM-UA-1610
크기  제품상세내 기재
색상 제품상세내 기재
재질 금속, 합성수지 외
제품 구성 제품상세내 기재
동일모델의 출시년월
(최초수입년월)
2013년 5월
수입원 ㈜코스모스악기
제조국 일본
상품별 세부 사양    제품상세내 기재
품질보증기준 1년
A/S 책임자와 전화번호  사장군  02)3486-8855



관련 자료 다운로드

드라이버 STUDIO-CAPTURE Driver Ver.1.0.1 for Mac OS X 13/11/29
드라이버 STUDIO-CAPTURE Driver Ver.1.0.0 for Windows 8 / 7 / Vista / XP 13/06/26
드라이버 STUDIO-CAPTURE Driver Ver.1.0.0 for Mac OS X v10.6.8 / v10.7 / OS X v10.8 13/06/26
